Электронная барабанная установка

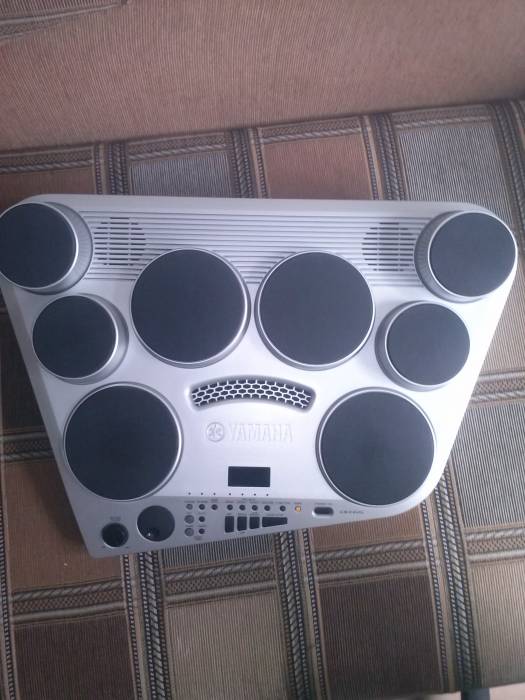

Внешний вид и особенности конструкции цифровой электронной барабанной установки

Электронная барабанная установка DD-65 представляет собой набор датчиков чуствительности к силе воздействия на него (удара), компактного размера 60,2 x 41,1 x 18,0 см, современного дизайна. Основное устройство установки– это барабанный модуль в пастельного цвета корпусе и черные пэды. В набор входят две педали footswitch и две барабанные палочки. Барабанную установку легко установить для работы на стойку для малого барабана. Панель управления расположена в нижней части барабанного модуля и легкодоступна визуально, довольно крупная, что удобно при работе. В состав панели управления входят кнопки: 8 х DRUM PAD, 1 х SONG, 1 х STANDBY/ON, 1 х REVERB, 1х ASSIGN, 1 х KIT, 1 х REC, 1 х HAND PERC., 1 х CLICK, 1 х TEMPO, 1 х START/STOP, PART MUTE DRUM 1–3, 1 х BACKING, 1 х FUNCTION, 1 х DEMO, 1 х BREAK/TAP, 1 х A-B REPEAT. Над панелью управления расположен светодиодный дисплей небольшого размера, показывающий текущие настройки установки. Акустическая система барабанной установки состоит из усилителя мощностью 2х5 Вт и двух динамиков размером 80 мм.

Барабанная установка DD-65 обладает внутренней памятью и позволяет хранить пять пользовательских композиций, при этом каждая композиция ограничивается десятью тысячами нот (максимально). В барабанную электронную установку входят три пользовательских набора, которые подходят для игры в различных музыкальных стилях, а каждому триггеру можно легко назначить абсолютно любой тембр из коллекции XG Lite.

Основные особенности цифровой электронной барабанной установки YAMAHA DD-65
Очень компактный размер — 60,2 x 41,1 x 18,0 см, современный дизайн;
Возможность подключения наушников через разъем "TRS jack 6,35 мм, ко внешнему источнику звука;
Малый вес 4,5 кг;
Великолепный и качественный звук;
Наличие MIDI IN/OUT;
Возможность подключения модуля к другим синтезаторам;
Возможность хранения пяти пользовательских композиций во внутренней памяти;
Легкое размещение и постая установка на любой стойке, например на стойке для малого барабана.

В верхней части YAMAHA DD65 располагаются динамики, а между ними помещен аналоговый блок усиления, к которому непосредственно подключены два крайних верхних пэда. Аналоговый блок при помощи двух шлейфов подключен к цифровому блоку, а отдельный шлейф подключен к регулятору громкости. Основной цифровой блок – это «мозг» устройства. Он коммутируется с основной платой панели (кнопок) управления и с платой диска управления, и с шестью разъемами, которые служат для подключения остальных пэдов в схеме.

Ножная педаль басового барабана, состоит из обычного пьезодатчика (маленькая плата) на металлической основе в виде пластины. Ножная педаль хай-хэта – это кнопка, которая может изменять своё сопротивление, в зависимости от силы воздействия на неё.

Технические характеристики цифровой электронной барабанной установки YAMAHA DD-65

Тип: электронная барабанная установка;
Пэды: 8;
Размер пэдов: четыре по 125-мм, четыре по 88-мм;
Чувствительность пэдов: чувствительны к касанию;
Полифония: 32 голоса;
Дисплей: cветодиодный;
Усилитель АС: два по 5 Вт;
Количество динамиков: 2;
Размер динамиков: 80 мм;
Количество звуков: 254;
Программируемых наборов ударных: 50;
Пользовательских наборов: 3;
Пользовательские песни: 5;
Выход: DC IN 12 V;
Выход: MIDI IN/OUT;
Выход: AUX IN;
Выход: на наушники;
Выход для педали: ½;
Питание: 4 батарейки типа С;
Потребляемая мощность: 19 Вт;
Возможность подключения от блока питания;
Размер: 60,2 x 41,1 x 18,0 см
Вес: 4,5 кг;
Комплектация: барабанный модуль, две палочки, две педали.
